แหล่งจ่ายไฟ DC แรงดันสูง 1000V 60A 60KW พารามิเตอร์พื้นฐาน: อินพุต AC 380V ± 10%, ความถี่ 45Hz-65Hz, เอาต์พุต 1,000V 60A, กำลังไฟทั้งหมด 60KW; การควบคุมโปรแกรม RS485 ปรับแรงดันและกระแสได้
แหล่งจ่ายไฟ DC แรงดันสูง 1000V 60A 60KW
พารามิเตอร์พื้นฐาน: อินพุต AC 380V ± 10%, ความถี่ 45Hz-65Hz, เอาต์พุต 1,000V 60A, กำลังไฟทั้งหมด 60KW; การควบคุมโปรแกรม RS485 ปรับแรงดันและกระแสได้
| สภาพแวดล้อมในการทำงาน |
ความชื้นสัมพัทธ์ |
≤95%RH ไม่มีการควบแน่น |
| ระดับความสูง |
สำหรับระดับความสูงตั้งแต่ 2,000 ม. ขึ้นไป ควรพิจารณาการลดพิกัด |
|
| วิธีการทำความเย็น |
บังคับอากาศเย็น |
|
| อุณหภูมิในการทำงาน |
-25°C~+55°C ลดระดับการใช้งานที่สูงกว่า +55°C |
|
| อินพุตการสื่อสาร |
ช่วงแรงดันไฟฟ้าขาเข้า |
260Vac~530Vac, 3L+PE |
| ช่วงความถี่ |
45เฮิร์ต~65เฮิร์ต |
|
| ตัวประกอบกำลัง |
≥0.99 |
|
| ประสิทธิภาพ |
>95% |
|
| ทีเอชดี |
≤ 5% |
|
| เอาต์พุตกระแสตรง |
กำลังขับ |
60กิโลวัตต์ |
| ช่วงแรงดันไฟฟ้า |
50Vdc~1000Vdc โดยมีขั้นตอนการปรับแรงดันไฟฟ้า 0.1Vdc |
|
| การจำกัดกระแสเอาต์พุต |
0.6 ~ 60A ปรับได้อย่างต่อเนื่อง |
|
| การแบ่งปันในปัจจุบัน |
ระดับความไม่สมดุล <±5% |
|
| ความแม่นยำในการควบคุมแรงดันไฟฟ้า |
<±0.5% |
|
| ความแม่นยำของเสถียรภาพในปัจจุบัน |
≤±1% |
|
| เฝ้าสังเกต |
วิธีการสื่อสาร |
CAN บัส (RS485 หรือ 232) |
| สัญญาณเตือนและการป้องกัน |
ป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า |
ป้องกันการปิดเครื่องอัตโนมัติ ดำเนินการต่อโดยอัตโนมัติหลังจากการป้อนข้อมูลปกติ |
| การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต |
อุปกรณ์จะปิดและล็อคโดยอัตโนมัติ โดยต้องเปิดเครื่องใหม่จึงจะกลับมาทำงานได้อีกครั้ง |
|
| ป้องกันกระแสเกินและไฟฟ้าลัดวงจร |
อุปกรณ์จะปิดและล็อคโดยอัตโนมัติ โดยต้องเปิดเครื่องใหม่จึงจะกลับมาทำงานได้อีกครั้ง |
|
| การป้องกันอุณหภูมิเกิน |
ป้องกันการปิดเครื่องอัตโนมัติ จะกลับมาทำงานต่อโดยอัตโนมัติหลังจากอุณหภูมิกลับสู่ปกติ |
|
| ความเสถียรของผลิตภัณฑ์ |
เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) |
มากกว่า 500,000 ชั่วโมง |
| ขนาดโดยรวม |
ขนาด |
ความสูง: 264 มม. * ความกว้าง: 430 มม. * ความยาว: 560 มม |

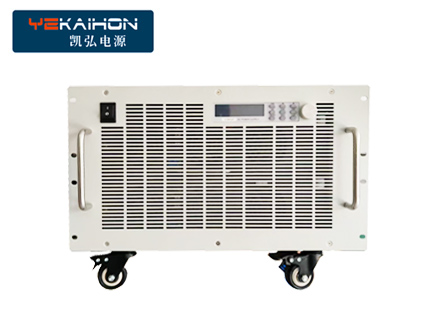

แหล่งจ่ายไฟ DC แรงดันสูง 1000V 60A 60KW
คำแนะนำสำหรับการใช้งาน
แหล่งจ่ายไฟระดับมืออาชีพประเภทนี้มักจะมีการบูรณาการและความชาญฉลาดสูงและกระบวนการดำเนินการโดยทั่วไปจะเป็นดังนี้:
งานเตรียมการ: การเดินสายไฟและการตรวจสอบ
●สายไฟอินพุต: เชื่อมต่อแหล่งจ่ายไฟเข้ากับโครงข่ายไฟฟ้าอุตสาหกรรมที่ตรงกัน (เช่น ไฟสามเฟส AC 380V ± 10%)
●สายไฟเอาต์พุต: ใช้สายเคเบิลเฉพาะที่สามารถจ่ายกระแสไฟฟ้าได้ 60A ขึ้นไป เพื่อเชื่อมต่อขั้วต่อเอาต์พุตกำลังเข้ากับอุปกรณ์โหลดได้อย่างน่าเชื่อถือ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อขั้วบวกและขั้วลบนั้นถูกต้องและแน่นหนาเพื่อป้องกันความร้อนสูงเกินไปที่เกิดจากการสัมผัสที่ไม่ดี
●การต่อสายดิน: ขั้วต่อสายดินป้องกันของแหล่งจ่ายไฟจะต้องต่อสายดินอย่างดีเพื่อความปลอดภัยในการทำงาน
การเปิดเครื่องและการตั้งค่าพารามิเตอร์: สองวิธีหลัก
●การทำงานเฉพาะที่: ตั้งค่าแรงดันไฟฟ้าเอาท์พุตที่ต้องการ (0-1000V) และกระแสเอาท์พุต (0-60A) โดยตรงผ่านหน้าจอสัมผัส ปุ่ม และปุ่มบนแผงจ่ายไฟ คุณสามารถเลือกระหว่างโหมดแรงดันคงที่ (CV) หรือโหมดกระแสคงที่ (CC) และพลังงานจะสลับโดยอัตโนมัติเพื่อรักษาค่าที่ตั้งไว้
●การทำงานระยะไกล/ตั้งโปรแกรมได้: ผ่านอินเทอร์เฟซการสื่อสารบนแบ็คเพลนกำลัง (เช่น RS485, RS232, อีเทอร์เน็ต ฯลฯ) CAN）， เชื่อมต่อกับคอมพิวเตอร์หรือ PLC (Programmable Logic Controller) ในซอฟต์แวร์คอมพิวเตอร์ส่วนบน คุณสามารถ:
ใช้คำสั่งมาตรฐาน เช่น SCPI และ ModBus สำหรับการตั้งโปรแกรมที่ซับซ้อน ปรับแต่งแรงดันเอาท์พุต/รูปคลื่นของกระแส (เช่น คลื่นสเต็ป คลื่นพัลส์) เพื่อจำลองสภาพการทำงานจริง การบูรณาการอย่างราบรื่นกับระบบการทดสอบอัตโนมัติ
เริ่มต้นเอาต์พุตและการตรวจสอบ
●หลังจากยืนยันว่าการตั้งค่าพารามิเตอร์ทั้งหมดถูกต้องแล้ว ให้กดปุ่ม "Output" หรือ "Run" เพื่อเริ่มการจ่ายไฟ
●การตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และข้อมูลอื่นๆ แบบเรียลไทม์ผ่านจอแสดงผลแผงหรือซอฟต์แวร์คอมพิวเตอร์ส่วนบน แหล่งจ่ายไฟจำนวนมากรองรับฟังก์ชันการบันทึกข้อมูล ซึ่งอำนวยความสะดวกในการวิเคราะห์ในภายหลัง
ปิดเครื่องอย่างปลอดภัย
●หลังจากการทดสอบหรือการผลิตเสร็จสิ้น ให้หยุดเอาต์พุตก่อน จากนั้นจึงปิดสวิตช์เปิด/ปิด
●ปฏิบัติตามหลักการตัดไฟก่อนแล้วจึงถอดสายไฟออกในภายหลัง และห้ามใช้งานโดยใช้ไฟฟ้า
ข้อดีหลักและข้อควรระวัง
●มีประสิทธิภาพและมีเสถียรภาพ: การนำเทคโนโลยีขั้นสูงมาใช้ เช่น IGBT ประสิทธิภาพการโหลดเต็มรูปแบบสามารถเข้าถึงได้มากกว่า 95% และสามารถทำงานได้อย่างเสถียรเป็นเวลานาน ความแม่นยำสูงของแรงดันขาออก/กระแส (แรงดันไฟฟ้าคงที่ <± 0.5%, กระแสคงที่ ≤± 1%)
●ฟังก์ชันที่หลากหลาย: มีการป้องกันหลายแบบ เช่น แรงดันเกิน กระแสเกิน อุณหภูมิสูงเกิน และไฟฟ้าลัดวงจร รองรับการขยายอุปกรณ์หลายตัวแบบขนานเพื่อให้ได้กระแสไฟฟ้าที่สูงขึ้น โมเดลระดับไฮเอนด์บางรุ่นมีฟังก์ชันแบบสองทิศทาง ซึ่งสามารถป้อนพลังงานไฟฟ้ากลับเข้าสู่โครงข่าย ช่วยประหยัดพลังงานและลดการใช้พลังงาน
●หมายเหตุ:
การดำเนินงานอย่างมืออาชีพ: จะต้องดำเนินการโดยผู้เชี่ยวชาญที่ผ่านการฝึกอบรม
ข้อกำหนดด้านสิ่งแวดล้อม: ใส่ใจกับข้อกำหนดด้านอุณหภูมิ ความชื้น และระดับความสูงในการทำงานของอุปกรณ์เพื่อให้แน่ใจว่ามีการระบายอากาศและการกระจายความร้อนได้ดี
การจับคู่อุปกรณ์: ตรวจสอบให้แน่ใจว่าแรงดัน กระแส และกำลังของอุปกรณ์โหลดอยู่ภายในช่วงแหล่งจ่ายไฟ และสงวนส่วนต่างไว้บางส่วน
